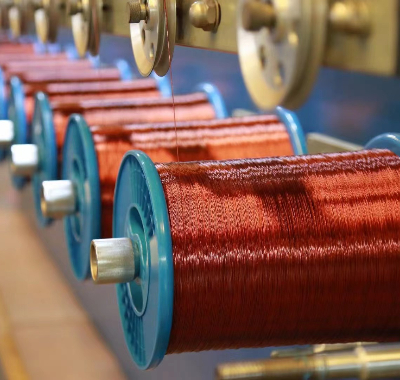

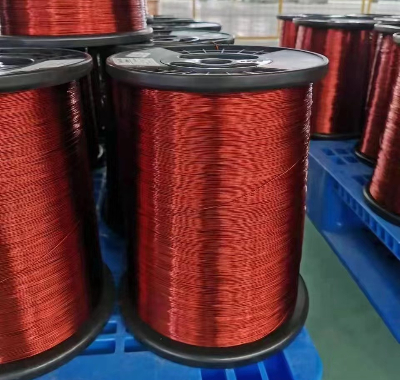

Enamelled copper wire

Enamelled copper wire is a main variety of winding wire. It consists of conductor and insulating layer. After the bare wire is softened by annealing, it is painted and baked many times.

Key words：

Category ：

Copper Wire

E-mail：

angel1@sdbaowu.com

PRODUCT MESSAGE

RELATED PRDUCTS

-Polyamide-imide enameled copper wire, Class 220

-Polyester (imide)/ Polyamide-imide enameled copper wire, Class 200

-Polyester-imide enameled copper wire, Class 180

-Modified polyester enameled copper wire, Class 155

-Polyurethane enameled copper wire, Class 155

-Polyester enameled copper wire, Class 130

-Polyurethane enameled copper wire, Class 130

Product Description:

Conductor Diameter	Class 1 Paint Film (2 types)		Grade 2 paint film (1 type)		Grade 3 film, ultra-thin (Type 0)		Grade 0 Film, Extra Thick (3 types)
Nominal	Min	Max	Min	Max	Minimum allowable	Maximum allowable	Minimum allowable	Maximum allowable
Diameter	Outer Diameter	Outer Diameter	Outer Diameter	Outer Diameter	Outer Diameter	Outer Diameter	Film Thickness	Outer Diameter
0.022	0.025	0.026	0.028	0.029	——	——	——	——
0.025	0.029	0.030	0.031	0.033	——	——	——	——
0.028	0.032	0.033	0.035	0.037	——	——	——	——
0.03	0.034	0.036	0.038	0.04	——	——	——	——
0.032	0.036	0.038	0.04	0.042	——	——	——	——
0.035	0.04	0.042	0.044	0.047	——	——	——	——
0.036	0.041	0.043	0.045	0.048	——	——	——	——
0.04	0.046	0.048	0.05	0.053	——	——	——	——
0.045	0.052	0.054	0.055	0.058	——	——	——	——
0.047	0.054	0.056	0.057	0.06	——	——	——	——
0.05	0.057	0.059	0.06	0.063	——	——	——	——
0.055	0.063	0.066	0.067	0.07	——	——	——	——
0.06	0.068	0.071	0.072	0.075	——	——	——	——
0.064	0.073	0.076	0.077	0.08	——	——	0.071	0.073
0.065	0.074	0.077	0.078	0.082	——	——	0.072	0.074
0.07	0.079	0.084	0.084	0.089	0.089	0.096	0.077	0.079
0.075	0.085	0.090	0.09	0.095	0.095	0.101	0.082	0.086
0.08	0.09	0.095	0.095	0.1	0.1	0.107	0.087	0.089
0.085	0.095	0.101	0.101	0.107	0.107	0.112	0.093	0.095
0.09	0.101	0.107	0.107	0.113	0.113	0.119	0.098	0.101
0.095	0.107	0.113	0.113	0.118	0.118	0.124	0.103	0.107
0.1	0.112	0.118	0.118	0.124	0.124	0.128	0.109	0.112
0.11	0.122	0.130	0.13	0.135	0.136	0.144	0.119	0.122
0.12	0.133	0.140	0.14	0.145	0.146	0.157	0.13	0.133
0.125	0.138	0.146	0.146	0.152	0.155	0.162	0.135	0.139*
0.13	0.145	0.151	0.151	0.157	0.16	0.167	0.14	0.145
0.14	0.156	0.164	0.164	0.17	0.172	0.178	0.151	0.156
0.15	0.166	0.174	0.174	0.18	0.182	0.19	0.161	0.166
0.16	0.177	0.186	0.186	0.192	0.195	0.199	0.172	0.177
0.17	0.189	0.196	0.196	0.204	0.206	0.21	0.184	0.189
0.18	0.2	0.207	0.207	0.216	0.218	0.226	0.194	0.2
0.19	0.21	0.217	0.218	0.226	0.228	0.23	0.204	0.21
0.2	0.22	0.227	0.228	0.236	0.24	0.25	0.214	0.22
0.21	0.23	0.237	0.238	0.246	0.252	0.264	0.225	0.23
0.22	0.241	0.248	0.249	0.258	0.262	0.275	0.235	0.24

Product Advantage：

Enamelled copper wire is a main variety of winding wire. It consists of conductor and insulating layer. After the bare wire is softened by annealing, it is painted and baked many times.
